El sistema de policarbonato especializado Easyroof PA es la mejor solución para iluminación natural en paneles de policarbonato aislados.

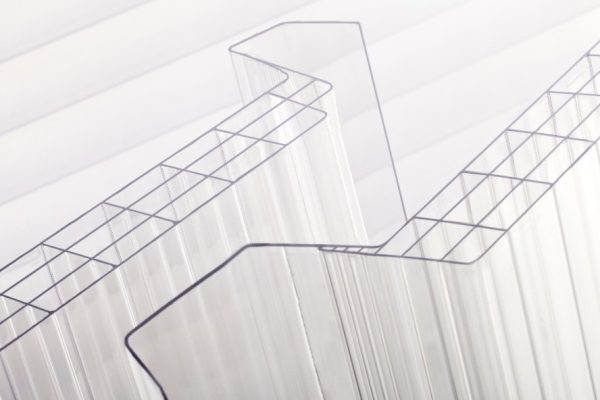

Diseñado especialmente para el aprovechamiento de la luz natural con un alto aislamiento térmico y acústico para combinarse con los paneles aislados tipo sándwich de la industria de la construcción. Cuenta con capa de protección contra los rayos ultra violeta en su cara exterior, eliminando más de un 99% de los dañinos rayos UV y gracias a su estructura de cuatro paredes evita la condensación. Resiste granizo hasta de 21 mm de diámetro.
Ventajas y Beneficios
Ventajas
- Compatible con paneles aislados en franja corrida
- Brinda excelente transmisión de luz natural
- Previene la condensación
- Prácticamente irrompible
- Resiste granizo hasta de 21 mm de diámetro
- Autoextinguible
Beneficios
- Contribuye a la obtención de créditos LEED
- 10 años de garantía
- 15 a 20 años de vida útil

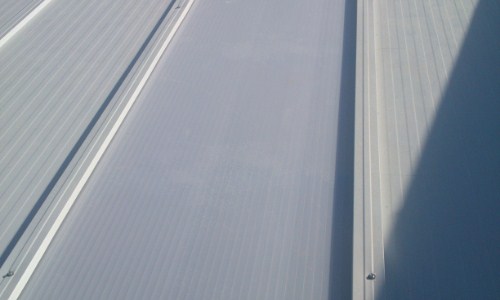

Galería de fotos
Paneles de Policarbonato con Aislamiento térmico
Aplicaciones típicas
- Naves Industriales
- Tiendas Comerciales
- Almacenes, etc.
Propiedades físicas
| Propiedades Físicas | UNIDAD | VALOR |
|---|---|---|
| Ancho | m | .993 |
| Largo | m | hasta 12.20 |
| Espesor | mm | 30 |
| Número de paredes | 4 | |
| Peso | kg/m2 | 3.1 |
| Coeficiente de aumento de calor solar | SHGC | 0.36 |
| Valores "U" | W/m2 0K | 1.59 |
| Aislamiento Acústico | dB | 21 |
| Impacto ASTM D-5628-95 J | J | 0.83 |
| Dilatación térmica | mm/m ºC | 0.0654 |
| Rango de temperatura de trabajo | ºC | -40 to 120 |
| Radio curvado | m | 5.6 |
| Transmisión de luz - Cristal - Opalino | % % | 52 35 |
| Protección UV | Una cara | |
| Garantía | años | 10 |
Especificaciones técnicas
| Distancia maxima para soportes | ||
|---|---|---|
| Distancia entre apoyos | Carga | |
| m | Presión | Succión |
| 1.5 | 2100 Pa | Max. 1400 Pa |
| 1.75 | 1600 Pa | |
| 2 | 1250 Pa | |
| 2.25 | 950 Pa | |
| 2.5 | 750 Pa | |
| Flamabilidad | ||
|---|---|---|
| Prueba | Calificación | |
| ASTM E84-01 | Class A-I (NFPA, UBC) | |
| ASTM E84-01 | Baja densidad de humo (UBC Standard no. 26-5) | |
| ASTM E84-01 | Ratardante de flama (Classification CC1) | |
| ASTM E84-01 | Cumple con la norma de temperatura de ignición (UBC standard N. 26-6) | |
Aplicaciones

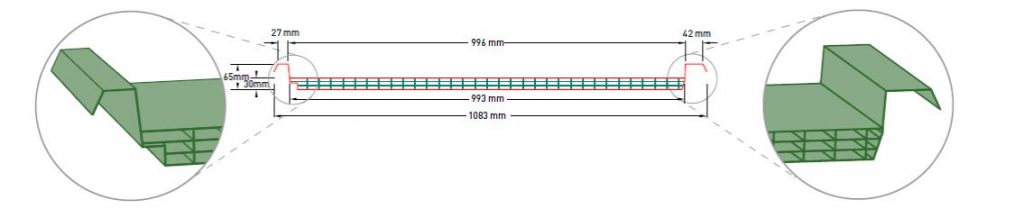

Descripción del producto
| Ancho (mm) | Peso (lb/ft2) | Peso (kg/m2) | Transmisión de luz, color cristal (%) | Aislamiento acústico (db) | Radio de curvatura en frío (m) | Colores | ||
|---|---|---|---|---|---|---|---|---|
Easy Roof 30/4W- 4227 (cuatro paredes) |  | 30 | 0.63 | 3.1 | 52 | 21 | 5.6 | Cristal Blanco |
Instalación
La instalación del Macrolux Easyroof 30/4W debe realizarse de cumbrera a canal y con pendiente mínima del 7%.
Con la finalidad de que los elementos metálicos no rayen la parte interna de Macrolux Easyroof 30/4W, recomendamos colocar una junta de neopreno o E.P.D.M. en donde apoye y selle el Panel.
Macrolux Easyroof 30/4W viene protegido por un film en su cara exterior con el objetivo de proteger el material durante su almacenamiento, traslado e instalación. Debido a la estructura de las alas es imposible colocarlo al revés, de cualquier forma, éste film indica que esa cara es la que tiene la protección UV y algunos consejos de manejo e instalación, considere que éste deberá retirarse inmediatamente una vez que se haya terminado de instalar de lo contrario quedará adherido al panel. Cuando resulte necesario efectuar un sellado en las juntas, debe asegurarse de la compatibilidad del policarbonato con el sellador (es recomendable sellador curado neutro base alcohol).
Es imprescindible tapar las celdas para evitar la entrada de polvo en el interior de la lámina. Se recomienda la colocación de cinta de aluminio y cinta ventana en los externos: lisa en la parte superior y porosa en la inferior, con lo que se evitará la condensación interna. En caso de querer estas cintas colocadas desde su fabricación en el Macrolux Easyroof 30/4W, favor de indicarlo en el pedido para que le sea cotizado y considerado.
Durante la manipulación del material sobre la cubierta para el montaje, hay que tener precauciones y no arrastrar el Macrolux Easyroof 30/4W sobre la cubierta metálica, ya que podría provocar ralladuras y daños irreversibles en la parte posterior del Panel.
El Macrolux Easyroof 30/4W se puede cortar fácilmente con sierras circulares (con cuchillas de diente pequeño), mecánicas ó sierras para metales de dientes finos (en estos casos hay que sujetar la placa para evitar vibraciones). Es conveniente eliminar los restos de virutas alojados en las celdas de la placa.
El Macrolux Easyroof 30/4W no debe pisarse y no deberá utilizarse para caminar sobre él o apoyarse en las operaciones de mantenimiento, instalación o limpieza.
El coeficiente de dilatación térmica del policarbonato es sensiblemente superior al de las estructuras metálicas y a la de otros productos plásticos, por lo que es imprescindible prever sistemas que permitan la libre dilatación de las láminas. Para la fijación del Macrolux Easyroof 30/4W es necesario hacer orificios más grandes en la parte superior de las pestañas/alas con un diámetro de 6 mm mayor que el tornillo, colocando un soporte debajo de la greca para evitar vibraciones durante la realización del orificio.

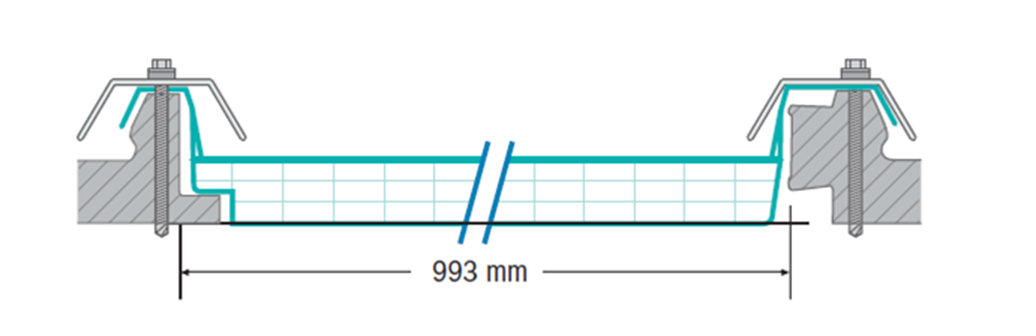

Una vez realizados los orificios y habiendo colocado el Macrolux Easyroof 30/4W longitudinalmente entre 2 paneles sándwich, debe colocarse el tapajuntas metálico de forma que se atornille por arriba para que sujete la greca del Macrolux Easyroof 30/4W y quede fijado a la greca del panel sándwich.
Certificaciones
Fabricado bajo los estándares ISO 9001. El uso de Macrolux Easyroof contribuye a la obtención de créditos LEED, bajo las siguientes categorías:
- Sitios Sustentables
- Energía y Ambiente
- Materiales y Recursos
- Calidad Ambiental Interior
- Innovación y Diseño
- Proximidad
