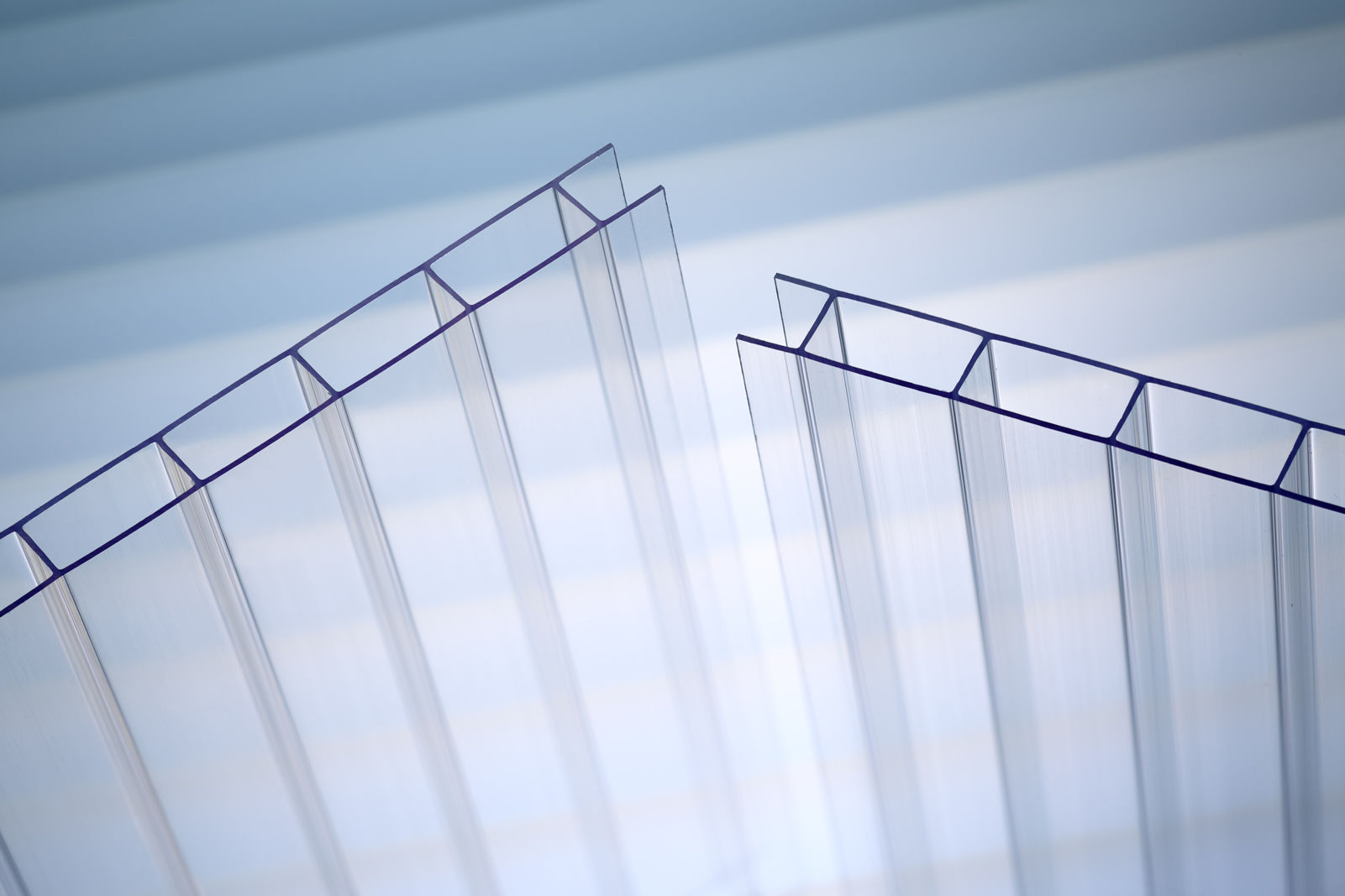

Las láminas de policarbonato Macrolux Multiwall son un laminado plástico extruido a base de resina de policarbonato de alta tecnología. Cuenta con capa de protección para contrarrestar los efectos de intemperización producidos por los rayos UV. Las láminas de policarbonato Macrolux Multiwall han sido diseñadas para aplicaciones industriales, comerciales, arquitectónicas y residenciales satisfaciendo las necesidades de iluminación natural y aislamiento térmico. Estas láminas de policarbonato ofrecen 15 años de garantía contra amarillamiento y pérdida de iluminación natural.

Ventajas

  • Láminas de policarbonato con excelente transmisión de luz natural
  • Protección contra los rayos UV
  • Resistencia al impacto
  • Aislamiento térmico y acústico
  • Auto extinguible
  • Resiste temperaturas extremas (-40C/120Celsius)
  • Inigualable flexibilidad para el diseño
  • Facilidad de curvado en frío
  • Apariencia moderna y elegante
  • Ligero
  • Reciclable

Beneficios

  • Ahorro en consumo de energía eléctrica (Iluminación artificial y aire acondicionado)
  • Ahorro en costos de estructuras de soporte por su gran ligereza
  • Láminas de policarbonato con 15 años de garantía

Galería de Fotos

laminas-de-policarbonato-macrolux-multi

Láminas de policarbonato para iluminación natural

Aplicaciones típicas

  • Láminas de policarbonato con iluminación natural y aislamiento térmico en construcciones industriales

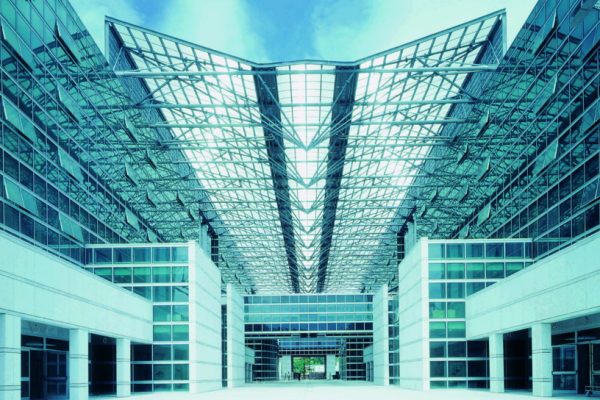

  • Acristalamiento (reemplazo de vidrio) en construcciones arquitectónicas: pabellones deportivos, estadios, centros comerciales
  • Cubiertas ligeras en restaurantes, bares, construcciones residenciales
  • Invernaderos, entre otros.

Gama y Capas Especiales

MACROLUX MULTIWALL
ESPESOR (MM)
CONFIGURACIÓN
TIPOS
2W (doble pared)
4

Estándar, 2UV
6
Estándar, Frostyglass, IQ-Relax, Bicolor, 2UV
8
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV
10
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV
3W (triple pared)
8
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV
10
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV
3WX (triple pared estructura X)
16
Estándar, IQ-Relax, Bicolor, No-Drop, 2UV

Capas especiales

Láminas de policarbonato IQ-Relax para reducción adicional de calor

Estas láminas de policarbonato son desarrolladas especialmente para disminuir el calor interior. Cuenta con propiedades de control solar avanzadas que se adaptan automáticamente a las condiciones ambientales: deja pasar la luz natural impidiendo la entrada y salida de la mayor parte del calor y frío. Se ha comprobado una reducción térmica de 13° Celsius versus los laminados de policarbonato estándar del mismo espesor. Macrolux IQ-Relax contribuye a la sustentabilidad ambiental y  a la obtención de créditos LEED.

Láminas de policarbonato No-Drop para condiciones de humedad

Estas láminas de policarbonato cuentan con una capa especial de disipación de agua que previene la formación de gotas en condiciones húmedas típicamente encontradas en invernaderos.

Láminas de policarbonato Doble Protección UV para una resistencia superior

Estas láminas de policarbonato tienen protección UV por ambos lados para una resistencia superior a la intemperie lo que ayuda a mantener una alta transmisión de luz por largo tiempo y brinda ventajas de corte e instalación.

Láminas de policarbonato Frostyglass para mayor difusión de luz natural

Presenta una apariencia de vidrio esmerilado en las láminas de policarbonato proporcionando una mayor difusión de la luz y un acabado estético diferenciado.

Propiedades Físicas

Propiedades Físicas de láminas de policarbonato
Espesor de lámina4mm6mm8mm8mm10mm10mm16mm
EstructuraDoble paredDoble paredDoble paredTriple paredDoble paredTriple paredTriple pared con estructura x
Peso (lb/ft2)0.160.260.30.30.340.340.5
Peso (g/m2)800130015001500170017002500
Transmisión de luz natural, cristal (%)82808080808059
Transmisión de luz natural, bronce (%)52505050464631
Transmisión de luz natural, opalino (%)61555454545454
Transmisión de luz natural, blanco (%)3723191915154
Anchos disponibles Std. (m)1.22", 1.83", 2.10"
Largo Std. (m)2.44", 3.66", 4.88", 6.10", 7.32", 8.54" y 12.20"
Calibre (gauge)4mm(3/16"), 6mm(1/4"), 8mm(5/16"), 10mm(3/8"), 16mm(5/8")
Colores Básicos

Cristal

Blanco

Bronce

Datos Técnicos

Datos técnicos de láminas de policarbonato Macrolux Multiwall
Espesor/Estructura Unidad de medida 4mm/ 2W 6mm/ 2W 8mm/ 2W 8mm/ 3W 10mm/ 2W 10mm/ 3W 16mm/ 3WX
Estructura   Doble pared Doble pared Doble pared Triple pared Doble pared Triple pared Triple pared con estructura x
Coeficiente de transferencia de calor Ug * W/m2 °C 4.1 3.7 3.3/2.85 3.3/2.85 3.1/2.5 3.1/2.5 2
Radio de flexión mínimo admisible mm 700 1000 1200 1200 1500 1500 3000
Coeficiente de dilatación mm/m °C 0.0065 0.0065 0.0065 0.0065 0.0065 0.0065 0.0065
Temperatura maxima de utilización con y/o sin peso °C 120 120 120 120 120 120 120
Posible dilatación por calor y humedad mm/m 3 3 3 3 3 3 3
Aislamiento acústico ponderado dB N/A 10 N/A N/A 16 N/A 21

* En base a ISO 10077-2

CARACTERÍSTICAS FÍSICAS
UNIDAD DE MEDIDA
2W (DOBLE PARED)
3W (TRIPLE PARED)
3WX (TRIPLE PARED CON ESTRUCTURA X)
Espesor (mm)

4
6
8
10
8
10
16
Peso
(kg/m2)
0.800
1.300
1.500
1.700
1.500
1.700
2.500
Anchos estándar
m
1.22, 1.83, 2.10
Largos estándar
m
2.44, 3.66, 4.88, 6.10. 7.32 8.54 y 12.20
desde 2.44 hasta 12.20
desde 2.44 hasta 7.32
Largos especiales
m
desde 1.10 hasta 15
Separación de apoyos
m
0.50
1.00
1.22
1.83
1.22
1.83
1.97
Radio de curvatura
m
0.75
1.00
1.25
1.50
1.25
1.50
3.00
Colores estándar
n/a
Cristal, blanco, bronce, verde, azul, gris humo, gris palescente
Colores especiales
n/a
Rojo, Amarillo
Flamabilidad
(E84/01)
A1
Aislamiento Térmico
W/m2 °C
4.1
3.7
3.3
3
2.8
2.6
2.10
Temperatura máxima de utilización
°C
120
Temperatura mínima de utilización
°C
-40
Coeficiente de dilatación
mm/m°C
0.065
Dilatación por calor y humedad
mm/m
3
Aislamiento acústico
(Db)
15
18
19
19
19
20
21

Consideraciones estructurales

Deformación por carga

Cuando la lámina de policarbonato Macrolux Multiwall (policarbonato celular) es utilizada, las fuerzas aplicadas por las cargas de viento y nieve deben ser absorbidas por una estructura adecuada. Además, dispositivos de cierre deberán ser utilizados para proteger la estructura completa (lámina de PC y metal o estructura de madera) contra la succión del viento.

Los valores de carga estructurales anticipados están especificados dentro de las regulaciones de construcción locales. La carga total aplicable deforma la lámina. Por razones estéticas y de seguridad, el encorvamiento máximo deberá limitarse al 5% de las dimensiones del lado más corto de la lámina.

Separación de soportes para una lámina de policarbonato de 1.05 m de ancho
Carga (Kg/m2) 51 76 102 153
6mm 2.4 1.8 1.5 1.1
8mm 3 2.1 1.7 1.5
10mm 3 2.1 1.7 1.2
16mm 3.3 2.8 2.3 2
Separación de soportes para una lámina de policarbonato de 2.10 m de ancho
Carga (Kg/m2) 51 76 102 153
6mm 1.9 1.5 1.2 0.8
8mm 2.1 1.8 1.5 1.2
10mm 2.1 1.8 1.6 1.2
16mm 3.3 2.8 2.3 2

Expansión por calor

Las láminas de policarbonato Macrolux Multiwall ( policarbonato celular), cuentan con un coeficiente de expansión por calor más alto que los materiales estándares de construcción, como lo son el vidrio, acero y aluminio. La distancia específica entre la lámina y el marco estructural deberá ser calculada para garantizar una instalación correcta.

Material Coeficiente de Dilatación Térmica (mm/m °C)
Macrolux Multiwall 0.0065
Glass 0.0008
Steel 0.0013
Aluminum 0.0026

Comportamiento de fuego

La lámina de policarbonato Macrolux Multiwall (policarbonato celular) es fabricada utilizando resina de policarbonato de alta calidad, No se quema fácilmente y ha sido definida como material auto-extinguible por los estándares internacionales de diferentes países.

ASTM CLASIFICACIÓN
ASTM E84-01 Clase A (NFPA); Clase (UBC)
ASTM D635-74 Clase CC1
ASTM D2843-93 Baja densidad de humo (UBC standard No. 26-5)
ASTM D1929-68 Auto encendido a una temperatura superior a 650ºCF

Transmisión de luz

Colores y Porcentajes de Transmisión de Luz / MACROLUX MULTIWALL
Color / Espesor 4 mm 2W 6 mm 2W 8 mm 2W 10 mm 2W 8 mm 3W 10 mm 3W 16 mm 3XP 30 mm 3W Panel
Cristal 82% 80% 80% 80% 80% 80% 59% 52%
Bronce 52% 50% 50% 46% 50% 46% 31% n/d
Blanco 37% 23% 19% 15% 19% 15% 4% 35%
IQ-Relax n/d n/d 47% 45% 47% 45% 28% n/d
Azul 52% 50% 50% 47% 50% 47% 37% n/d
Verde 55% 55% 55% 55% 55% 55% 35% n/d
Gris Humo 40% 37% 30% 30% 30% 30% 27% n/d
Gris Perlecente n/d 15% 15% 15% 15% 15% 15% n/d
Opalino 61% 55% 54% 54% 54% 54% 32% n/d
Rojo 45% 46% 46% 46% 46% 46% n/d n/d
Amarillo 77% 71% 71% n/d 71 n/d n/d n/d
* N/D: No disponible aún.

Aplicaciones

Industriales Comerciales Institucionales Arquitectónico Invernaderos y Viveros Residencial Transformación

Moldura perfil H

PresentaciónColorAplicaciónLargo o cantidad
Para 4 & 6 mm, para 8 & 10 mm

Cristal

Blanco

Bronze
Para unir dos piezas de policarbonato celular a lo largo24´ ( 7,32 mts), en paquetes de 10 piezas

Cinta ventana

PresentaciónColorAplicaciónLargo o cantidad
5 ml, 45 ml (metro lineal)

Aluminio
Para sellar pendiente de abajo y permitir la respiración del material10 piezas mínimo

Botones (Polyfix)

PresentaciónColorAplicaciónLargo o cantidad
Para 4 & 6 mm, para 8 & 10 mm

Blanco
Siempre cuando sea extrictamente necesario perforar se requiere este accesorio100 piezas mínimo

Moldura perfil U

PresentaciónColorAplicaciónLargo o cantidad
Para 4 & 6 mm, para 8 & 10 mm

Cristal

Blanco

Bronze
Para cubrir las celdas y evitar filtraciones10´ ( 3,66 mts), en paquetes de 10 piezas

Moldura perfil H Mordaza

PresentaciónColorAplicaciónLargo o cantidad
Para 4 & 6 mm, para 8 & 10 mm

Cristal
Para unir dos piezas de policarbonato celular a lo largo24´ ( 7,32 mts), en paquetes de 10 piezas

Cinta aluminio

Presentación Color Aplicación Largo o cantidad
5 ml, 45 ml (metro lineal)
Aluminio
Para sellar la pendiente de arriba y evitar que penetre cualquier agente externo 10 piezas mínimo

Manejo de Material

Manejo

  • Para evitar la condensación en las celdas de las láminas de policarbonato y el deterioro de las mismas, siempre mantenga las láminas con las celdas en dirección vertical.
  • Siempre almacene las láminas de policarbonato en posición horizontal, nunca contra el piso. Aplique cinta de aluminio para sellar las celdas después de cortar la lámina. No camine sobre las láminas.
  • No aplique carga directa en la lámina de policarbonato con el pie o la rodilla. Utilice plataformas de madera o soportes para distribuir la presión durante la instalación.
  • Remueva la película protectora justo después de haberlo instalado; nunca lo haga antes y nunca lo haga horas después de haber sido instalado.
  • Las láminas de Policarbonato Macrolux pueden ser cortadas utilizando herramientas para materiales estándar, tales como navajas y hojas para cortar.  Sin embargo, se recomienda el uso de una mesa con cuchillas fijas para cortes más limpios.
  • No se recomienda perforar la lámina de policarbonato. En lugar de esto se recomienda el uso de perfiles de aluminio o policarbonato para fijar las hojas a la estructura.
  • Nunca utilice perfiles de PVC en la instalación de láminas de policarbonato Macrolux.

Limpieza y matentenimiento

  • Para limpieza general se recomienda el uso de agua y jabón neutro no abrasivo, libre de solvente.
  • Enjuague con agua a presión. Utilice una tela suave o esponja para quitar cualquier residuo de tierra o mugre. Nunca utilice limpiadores abrasivos o cepillos.  No talle la superficie de la lámina de policarbonato.
  • Nunca limpie con gasolina, benceno o acetona.

Adhesivos

Se recomienda el uso de sellador de perímetro con base de silicón tal como el DOW Corning-791 o equivalente.

Guía de instalación
